华北某水司DMA示范项目案例
2018-07-26
打印自: 安恒新闻
地址: HTTP://anheng.com/news/article.php?articleid=3140
#2

概述:

华北地区某水司从20173月与水联网技术服务中心(北京)有限公司(以下简称“水联网”)合作,在该水司所管辖区范围内选择8个独立供水区域的老旧小区进行为期一年的供水管网漏损管理,作为该水司供水范围内漏损管理DMA示范项目具有典型意义。在项目期间,利用体系化的漏损管理方式,综合运用系统化运行管理系统、DMA技术、噪声在线监测与传统检漏相结合的技术手段,实现了42.25万立方米的节水效果。本案例将针对漏损评估较为严重的Y区所采用的管理方式和技术手段进行分享。

该水司的管理人员对项目所取得的效果非常满意并计划在其所管辖范围内推广应用。


初见,成效

1 Y区概况







管材

夜间最小流量 NMF

超过20

1.8km

600

铸铁管

9.7 立方米/

示范区内的数据与LeakView®供水管网漏损管理系统成功对接后,依托前期收集到的基础数据、水量信息等信息,系统通过大数据和机器学习等手段,发现其中Y区的日水量明显高于该市正常的户均用水水量以及夜间流量等数据异常,从不同角度分析出该DMA漏失情况,基于系统漏损评价指标对Y区进行初次评估,漏失评估结果为C级,即DMA运行状态较差,存在较大的漏失。

2017年8月,基于DMA示范区在LeakView®系统上的数据分析,水联网配合水司对Y区进行了现场复查工作,在复查工作中发现疑似漏水点。随即水司对已探测到的漏点,进行修漏工作,通过修复后日水量节约120立方米,年节水量约为4.4万立方米。

2 相关数据修复前后对比


夜间最小流量(立方米/时)

漏失率(%

日水量

(立方米)

漏失评价指标

修漏前

8.4

40

350

修漏后

3.5

24

230

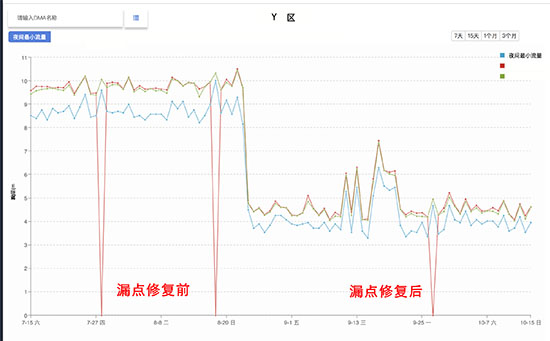

系统数据对比图


再见,偷盗水!

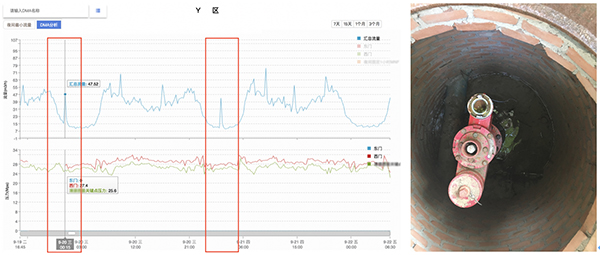

系统和现场图

LeakView®系统显示该区域内从910-921日期间凌晨曾多次出现水量陡增现象,持续时间30分钟之内,水量约为10立方米,不符合区域内用户正常用水规律,系统标记为异常事件,疑似偷盗水事件。水联网通过现场走访发现区域中的一消火栓井盖疑似开启,打开井盖后发现消火栓漏水且管堵丢失,经常开启消火栓导致消火栓关闭不严导致漏水。项目人员当即把相关信息记录在LeakView®系统中并反馈给客户,后经核实确实存在偷盗水现象,此举不仅帮助客户挽回经济损失,节水0.5万立方米,更是帮助客户维护供用水市场正常秩序、保证供水安全。


应用分布式管网漏损巡检服务高效解决存量漏失

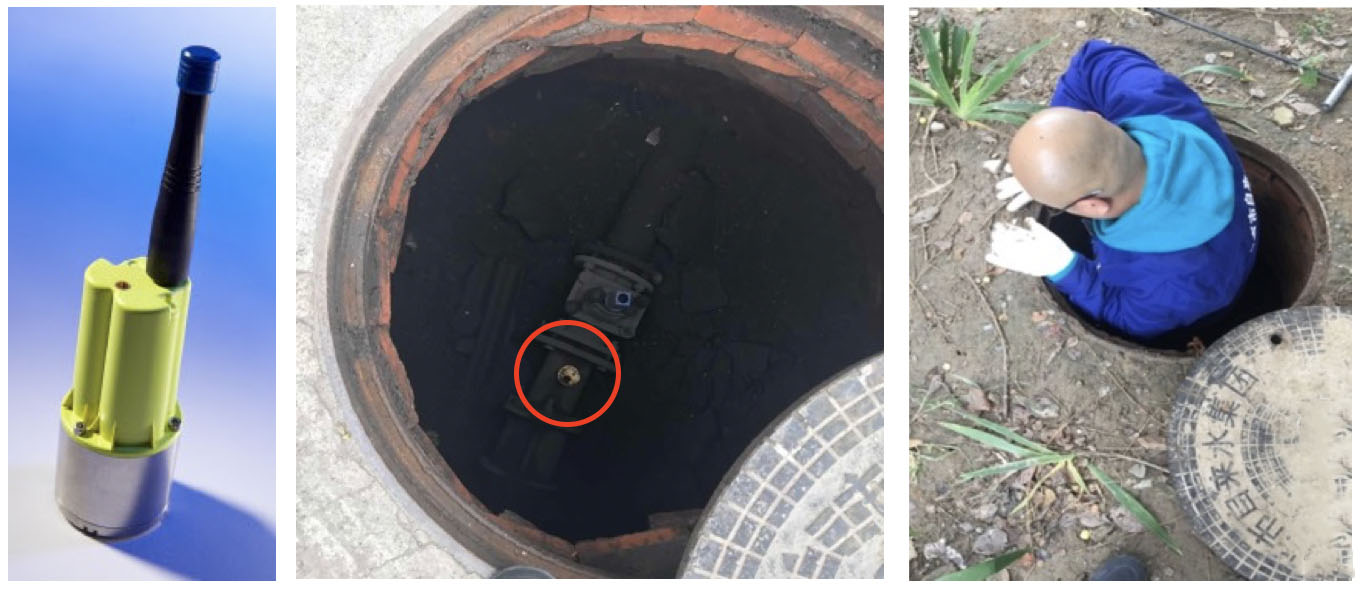

噪声记录仪布置现场

通过LeakView®系统对Y区进行评估发现该DMA还有1-1.5立方米/时的控漏空间,但漏失量较少,可能存在多个漏点的情况。由于供水范围较广,区域内基础设施较为复杂为了提高DMA管理工作,经与水司协商后,水联网在Y区采取分布式管网漏损巡检工作。根据现场普查情况,制定区域内部署噪声记录仪方案,确认需部署9个噪声记录仪,在线实时监测为期1周。

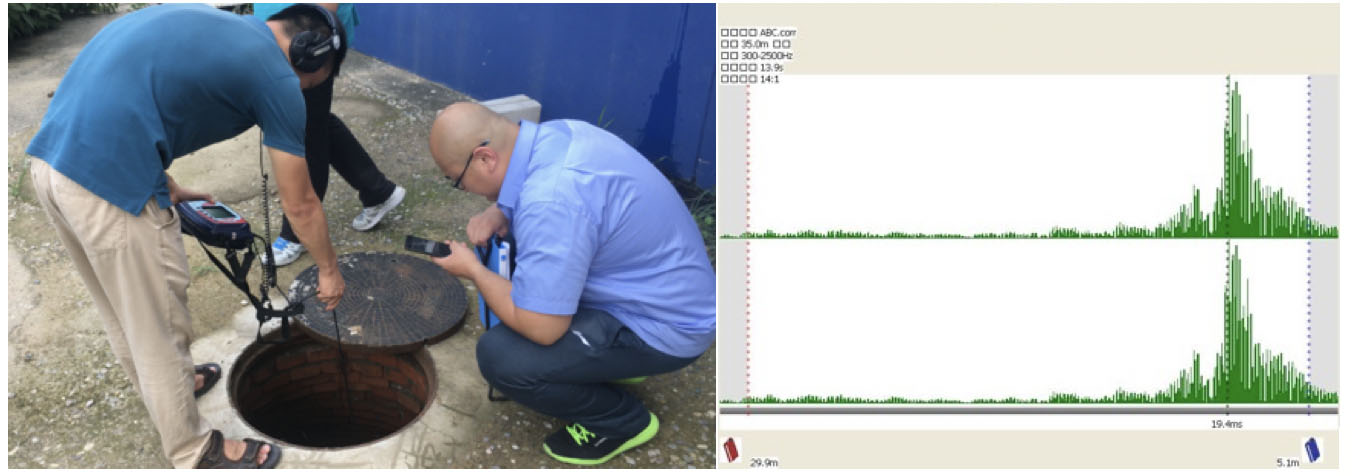

听漏仪和相关仪检漏现场

通过噪声记录仪回传的数据显示,初步判定有4条管道范围存在漏失点。为准确确认漏点具体位置,项目人员利用听漏仪和相关仪对这4条管道范围开展漏失点相关定位工作。在现场排查过程中发现,在疑似漏失点管道范围内有一排水井中有较为清晰的流水声音,但打开井盖后,通过水质检测并未发现自来水痕迹,通过相关仪的相关结果显示漏点恰好位于排水井附近。水司对该漏失点进行开挖和修复工作,发现噪声数据与现场判断一致,年节水1万立方米。

DMA漏失点完全修复后,经过系统漏失评估为A级,即DMA运行状态为优。将此DMA状态与管理天花板目标管理模块相结合,实现DMA可持续化管理工作。


应用系统化的控制手段及时预警新增漏失

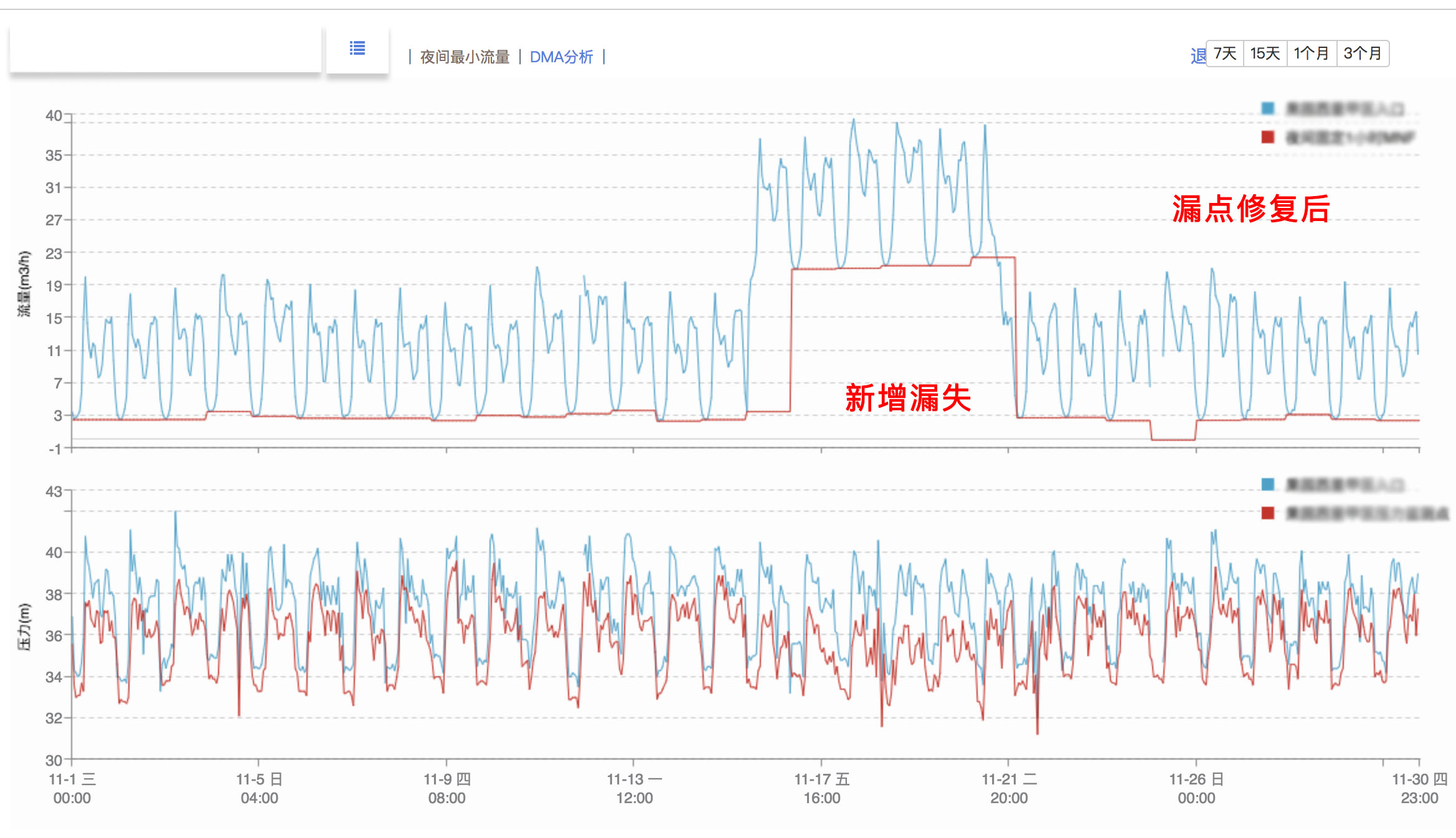

漏点修复前后对比图

2017年11月,LeakView®系统显示该区域内的夜间流量明显上升至21.4 立方米/时,监测点压力与入水口压力差值增大,日水量突增至700 立方米/天,综合管网基础信息、压力监测设备数据以及机器学习能力等信息,LeakView®系统迅速对流量情况发出新增漏失报警,以派发工单的形式告知并建议对相关区域进行漏点普查工作。在示范区内的某单位门口发现一处漏点,通过修复工作,区域恢复到之前运行水平,年节水17万立方米
